视觉检测: 检测继电器外壳缺陷

发布日期:2017-12-08 15:20 浏览次数:0
分享到: 更多

继电器外壳缺陷检测

  • 在工业产品领域,通过计算机图像处理技术,可以改善传统人工检测所存在的劳动强度大、工作效率低、成本高等问题。但是在继电器方面,图像检测技术尚未普及。继电器外观代表着产品的身份标示,可用于继电器的识别分类,其检测过程是产品出厂前必不可少的一道重要工序。本文主要讲述协川科技图智能识别系统在继电器外壳检测领域的应用:



  • 【设备简介】

  • 协川科技图智能识别系统继电器外观检测,主要检测继电器有无缩水及多料,模号挑选。

  • 系统自动拍照取图,通过图片分析计算其特征参数,判定产品是否符合质量要求,并 输出控制信号,检测过程全部自动化,异常时给出NG信号,可以在工控机里面存储照片,可用于复测。

  • 设备可以与结构联机使用。

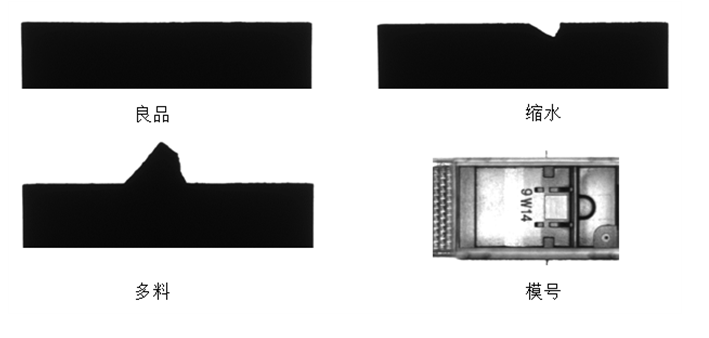

    【检测产品照片】










  • 【检测内容】

  •

  • 本设备主要检测继电器外壳多料及缩水。

     检测继电器模耗



  •  QQ图片20171201161904.png

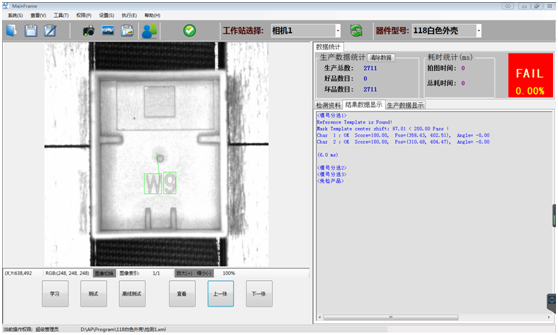

【软件工作界面】

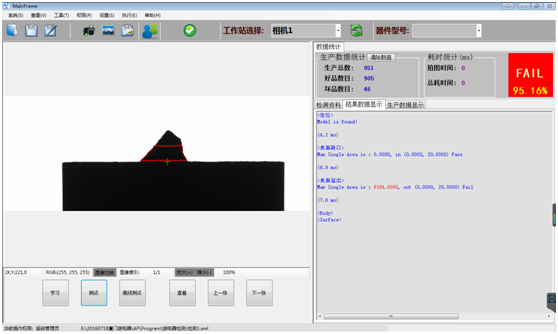

外壳多料软件界面

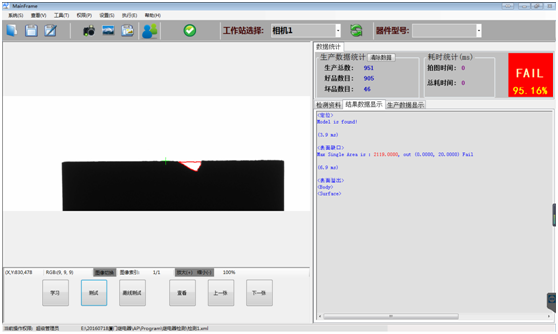

外壳缩水软件界面







【设备软件参数】

◆视野大小:最大检测范围50mm*50mm

◆检测精度:±0.2mm

◆检测速度:300/min

◆良品率:99.9%

◆工业相机:图智能130万黑白

◆工业镜头:FUJINON镜头

◆工控主机:研华工控/富士通

◆工业光源:XC专业工业光源

◆视觉系统:图智能识别系统V1.3



注:本设备系深圳市协川科技自主研发成功机型,未经允许禁止转发做商业用途,禁止盗图,否则将追究其法律责任。
