在高效率，高速的生产车间里，由于单凭肉眼无法满足100%的检测精准度。图智能视觉检测系统应运而生，令任何瑕疵无处遁形。工厂可以通过其提供的产品标准图像对生产品质进行自动检测，提高产品质量。
（一）平坦度检测的目的：
平坦度，是属于形位公差中的一种，指物体表面具有的宏观凹凸高度相对理想平面的偏差。在传统的检测方法中，平坦度的测量通常有：
塞规/塞尺测量法、高度规测量、视觉简易检测等不同检测方法。由于其精度不高，常规最薄塞尺为10um，检测效率较低，结果不够全面。
（二）检测要求：

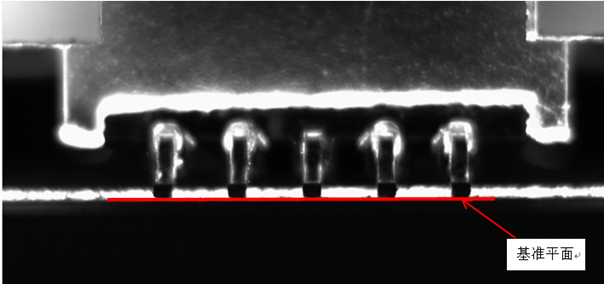

检测针脚有无在同一基准水平面上。

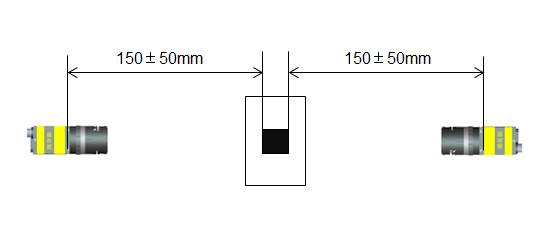

（三）相机的安装示意图：
检测pin脚工位相机安装的方法，
（四）现有测量方法分析：
一、塞尺测量法，只需一套可随身携带的塞尺就可随时随地进行平面度的粗测。目前很多工厂仍使用该方法进行检测。
由于其精度不高，常规最薄塞尺为10um，检测效率较低，结果不够全面。
二、高度规测量耗时太长不适应现在工厂的生产步伐。
三、视觉简易检测，这个就相当于放大镜一样将产品放大在通过人眼判定，存在不确定性。
四、全自动视觉检测，只需要人工在检测完外观后放到检测机的输送带上，机器将自动检测，检测完成后将产品通过输送带输出，包装即可。
（五）软件实现检测的原理：
1、图像获取：第一步便要采集所要识别的图像。
2、参数设定：通过产品的检测要求对软件的检测参数进行设定。
3、软件分析：软件将采集的图像进行分析与设定的参数及模板库做对比，判断产品的好坏。
4、结果给出：软件分析出产品的好坏，给出OK、NG信号，
（六）第一代半自动检测机：

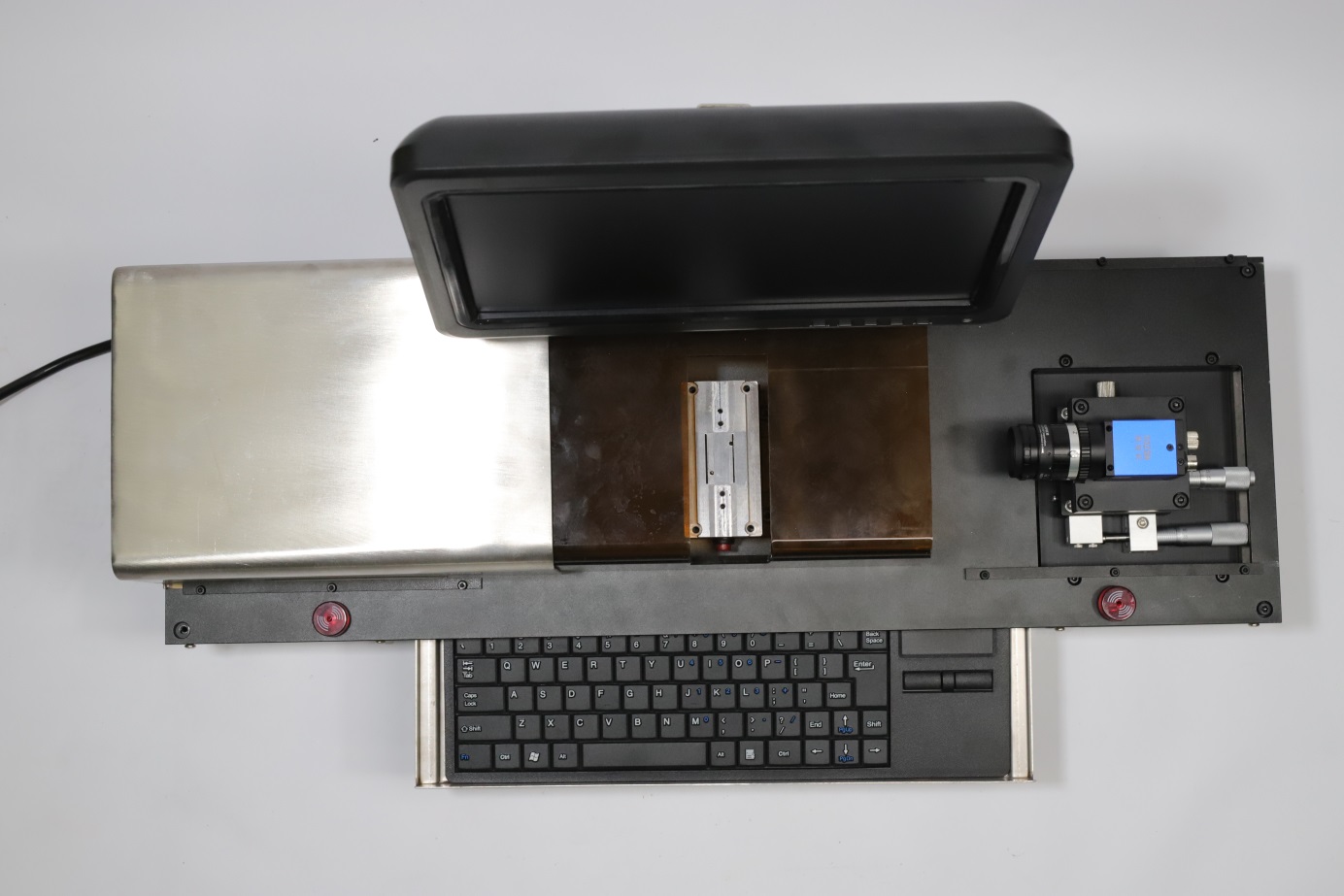

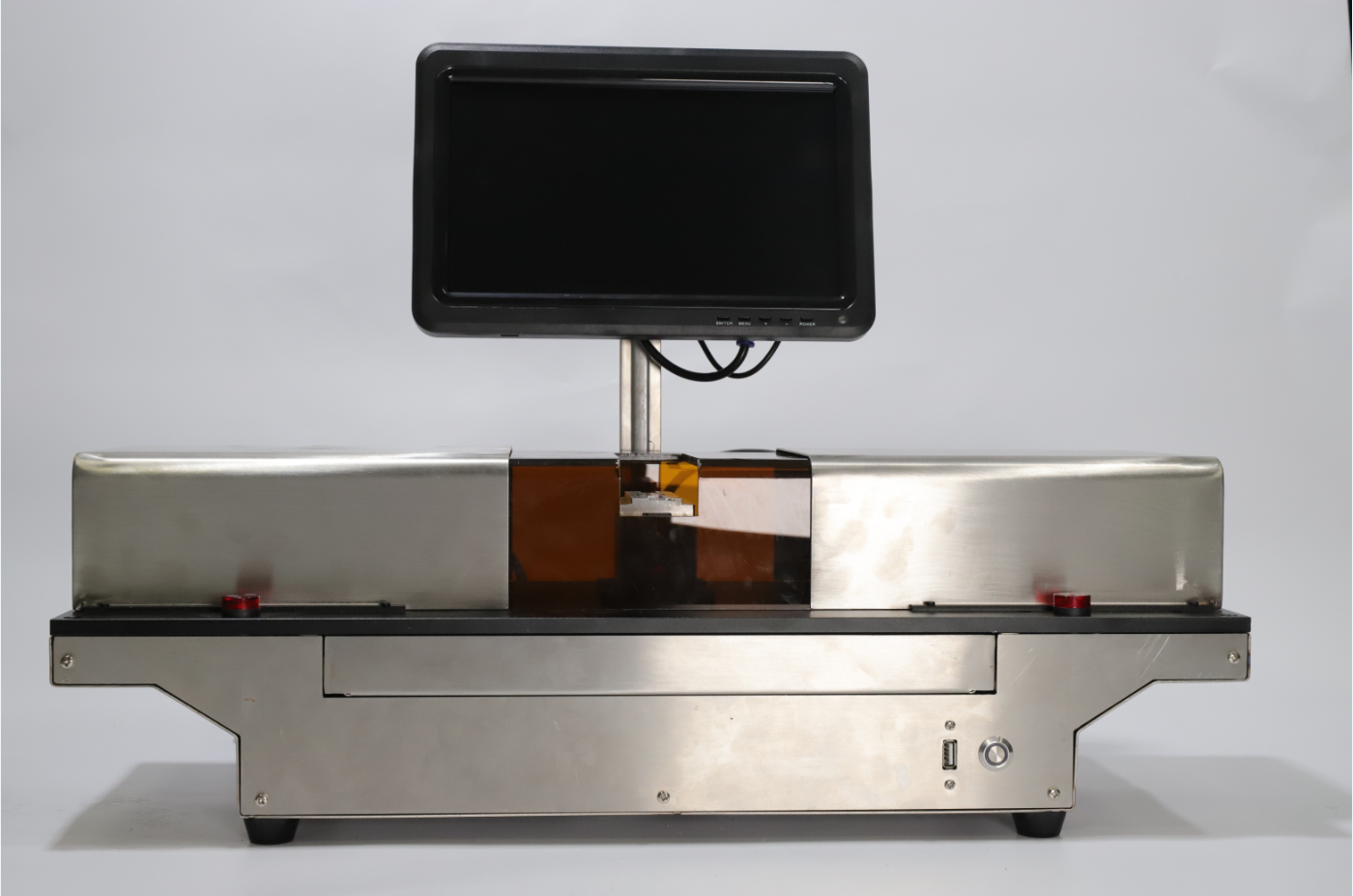

半自动检测机外观图1
半自动检测机外观图2

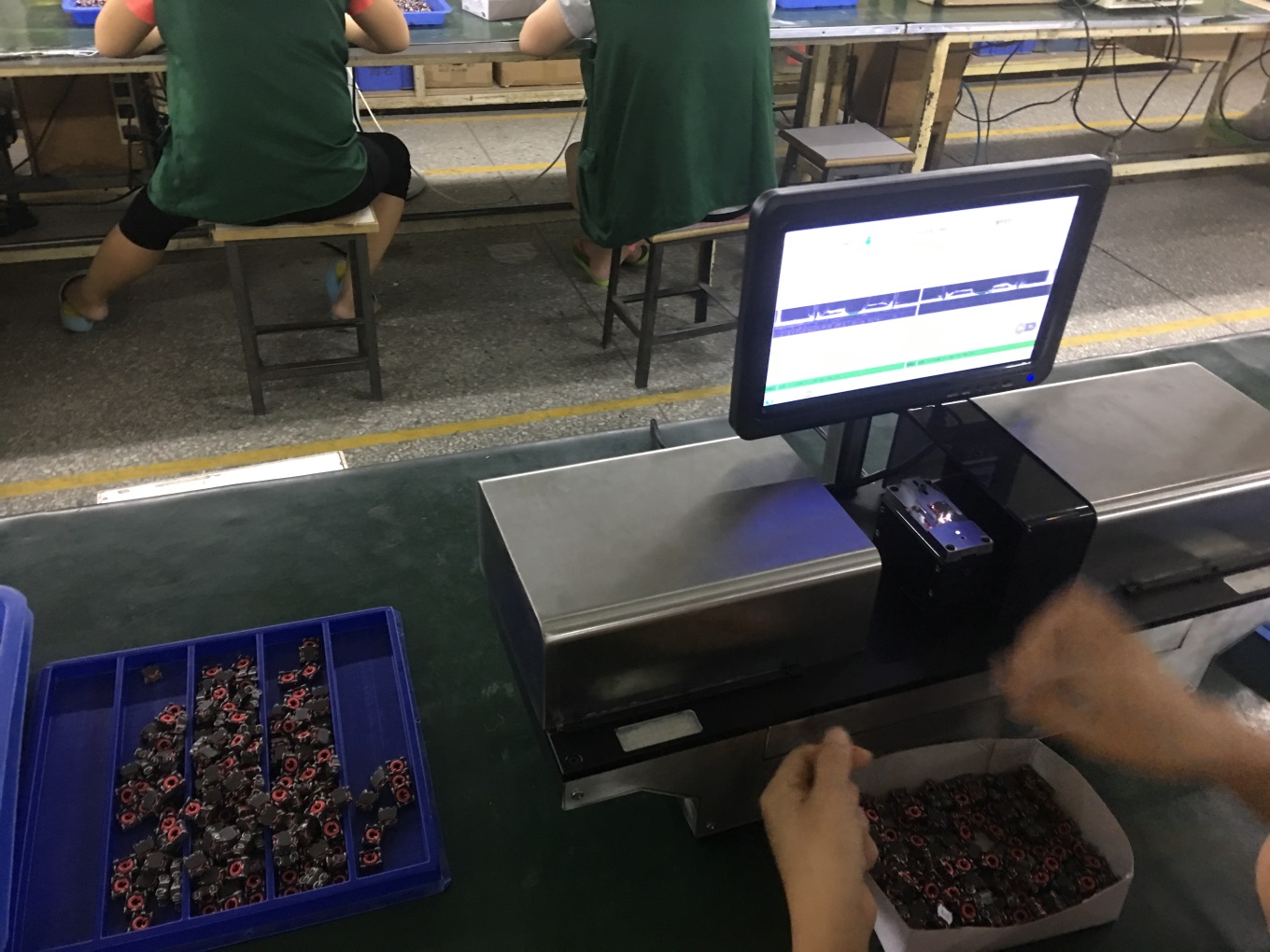

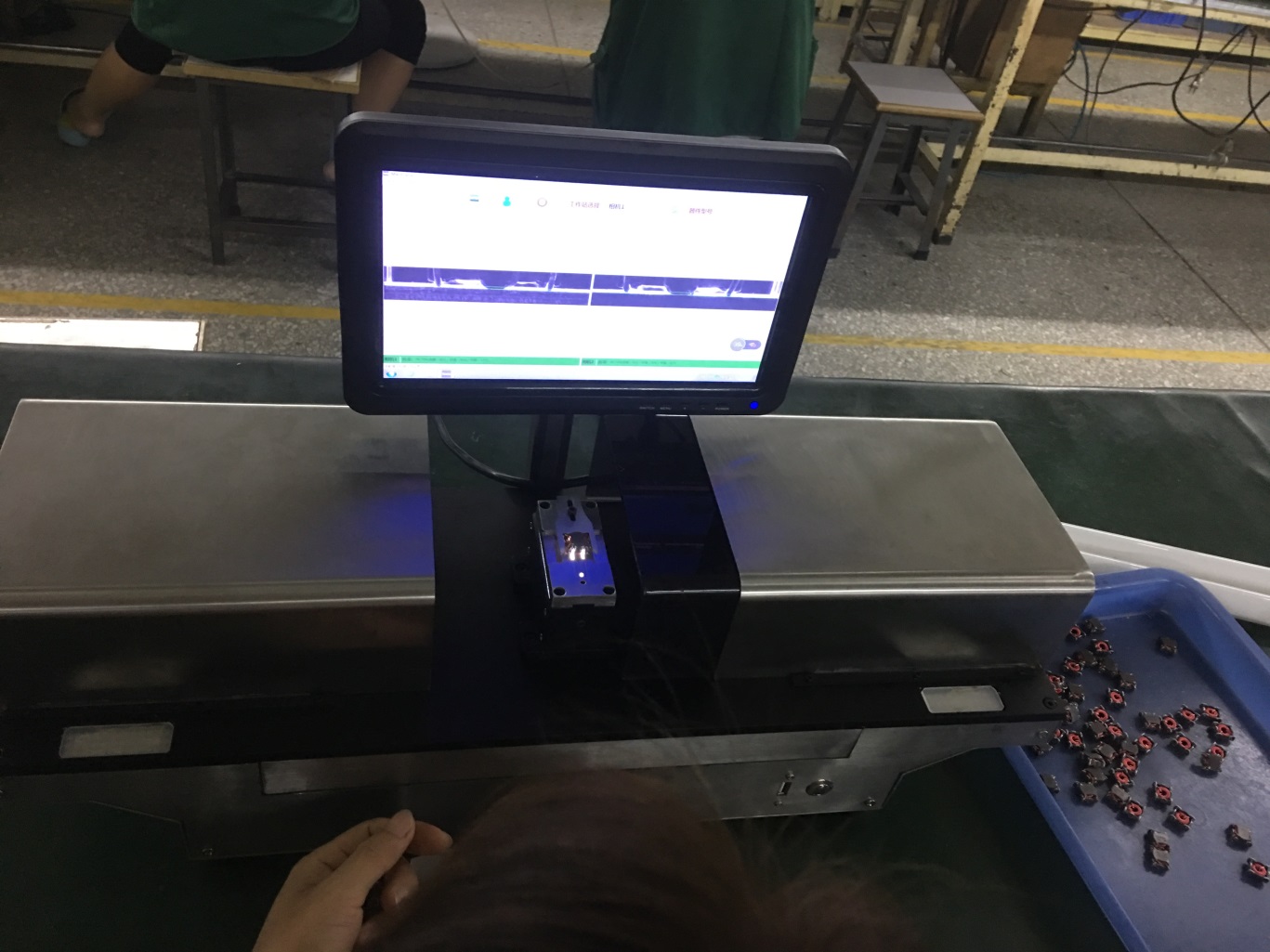

客户现场使用：
手动半自动检测机特点：
● 检测精度高：可以达到±0.02mm，重复检测精度±0.02mm。
● 适应产品范围广:检测机可以根据产品不同进行调整。
● 测试数据可以保存：数据可以通过后台Excel、txt保存。
● 体积小巧，移动方便。
● 品质保证：永久免费的技术支持，提供1年免费质保。
（七）第二代全自动检测机：

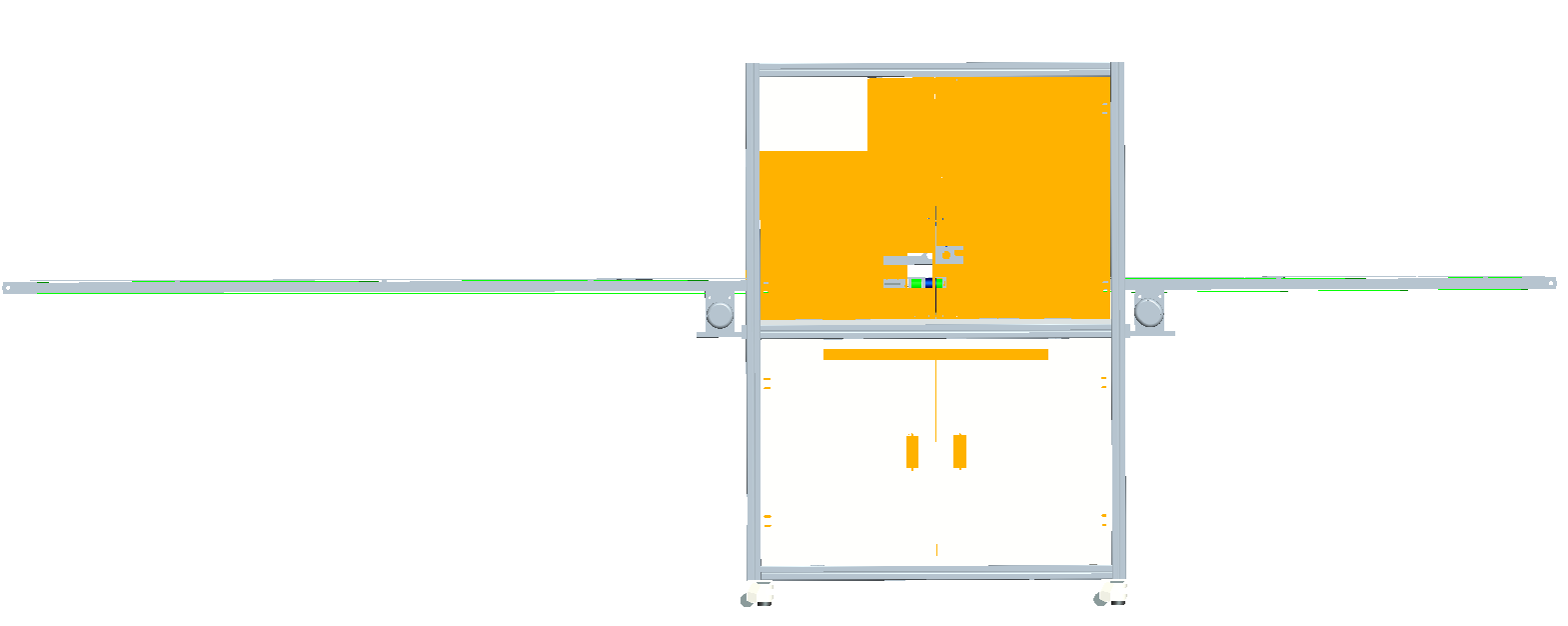

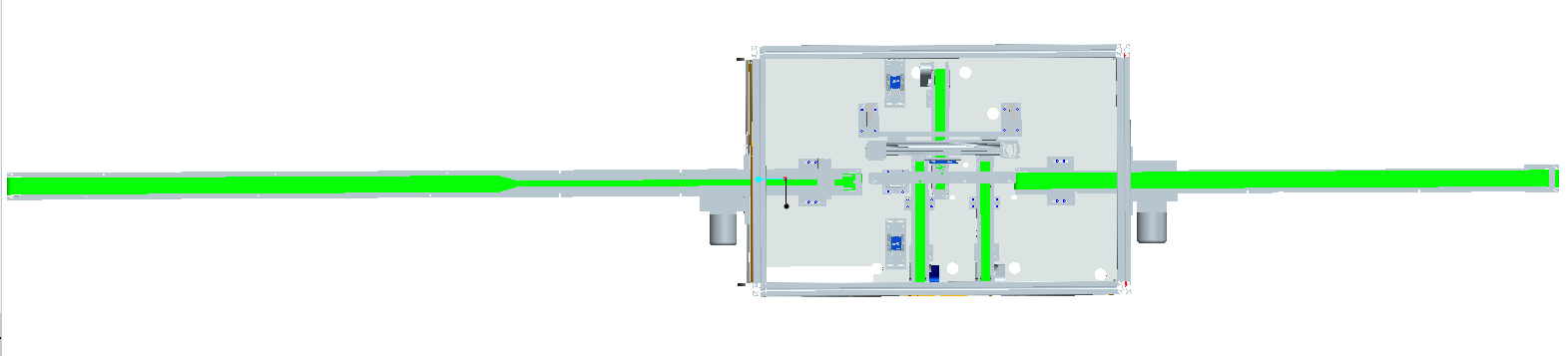

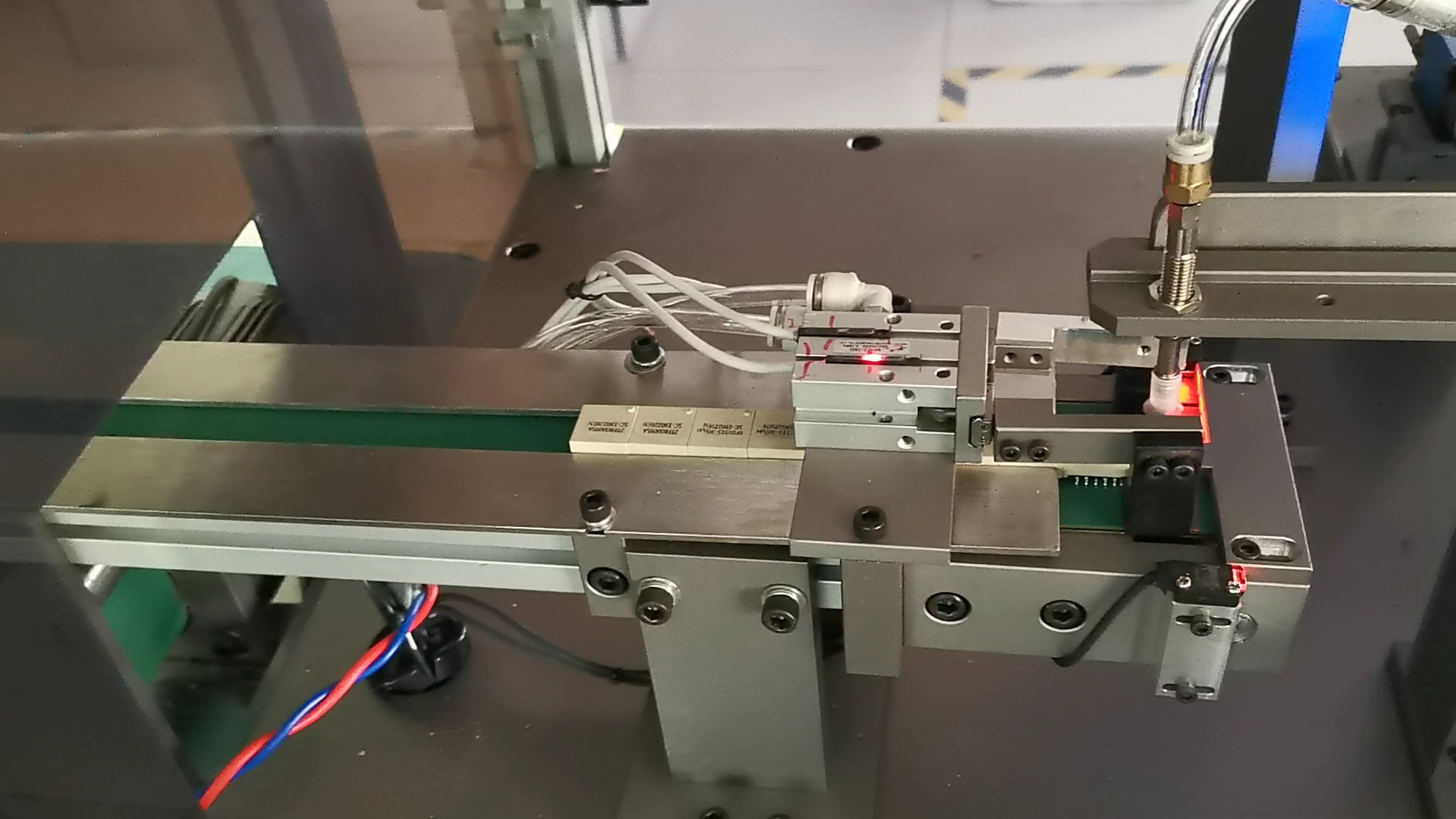

自动检测机外观图

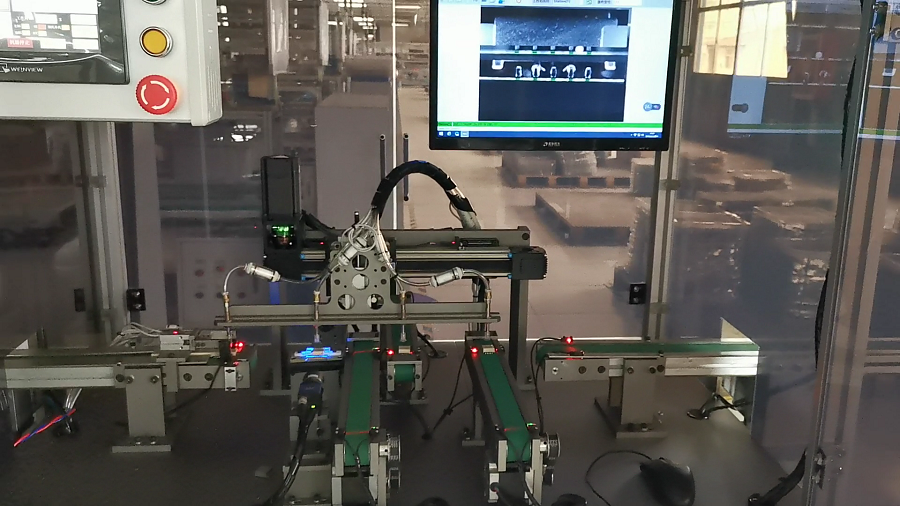

客户现场使用图：
全自动检测机特点：
● 检测精度高：可以达到±0.02mm，重复检测精度±0.02mm。
● 非标定制，满足用户的不同需求。
● 自动CCD视觉检测，降低人工检测成本。
● 检测项目多，检测范围广。
● 数据显示、自动判别“合格”或“不合格”。
● 测试数据可以保存：数据可以通过后台Excel、txt保存。
● 品质保证：永久免费的技术支持，提供1年免费质保。
（八）部分不良产品软件截图：

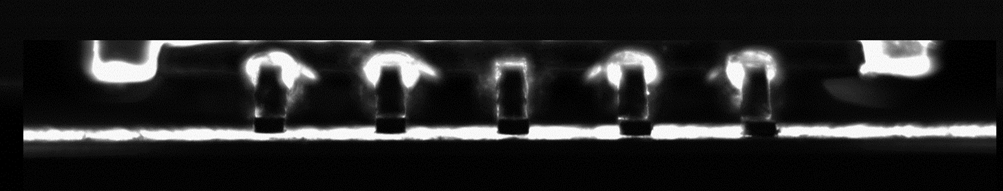

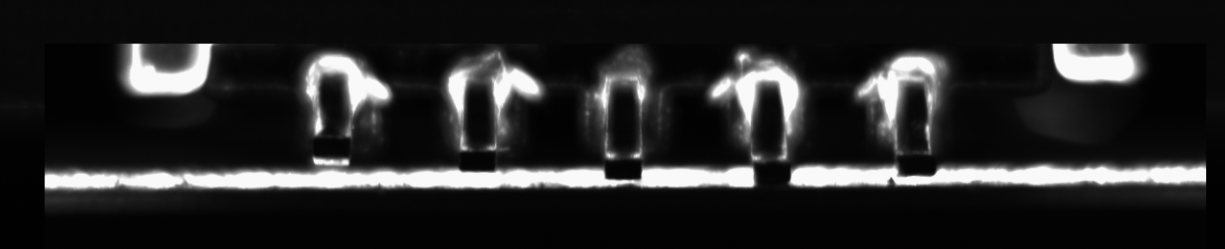

针脚翘起实物图

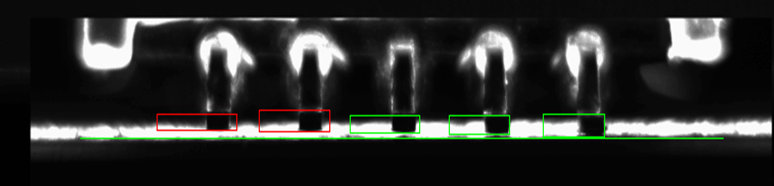

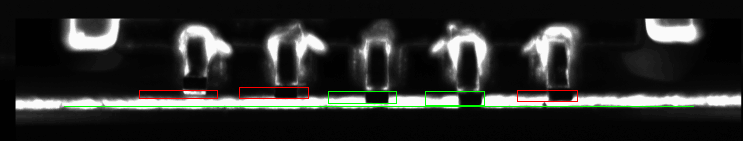

软件测试效果图
针脚翘起实物图
软件测试效果图

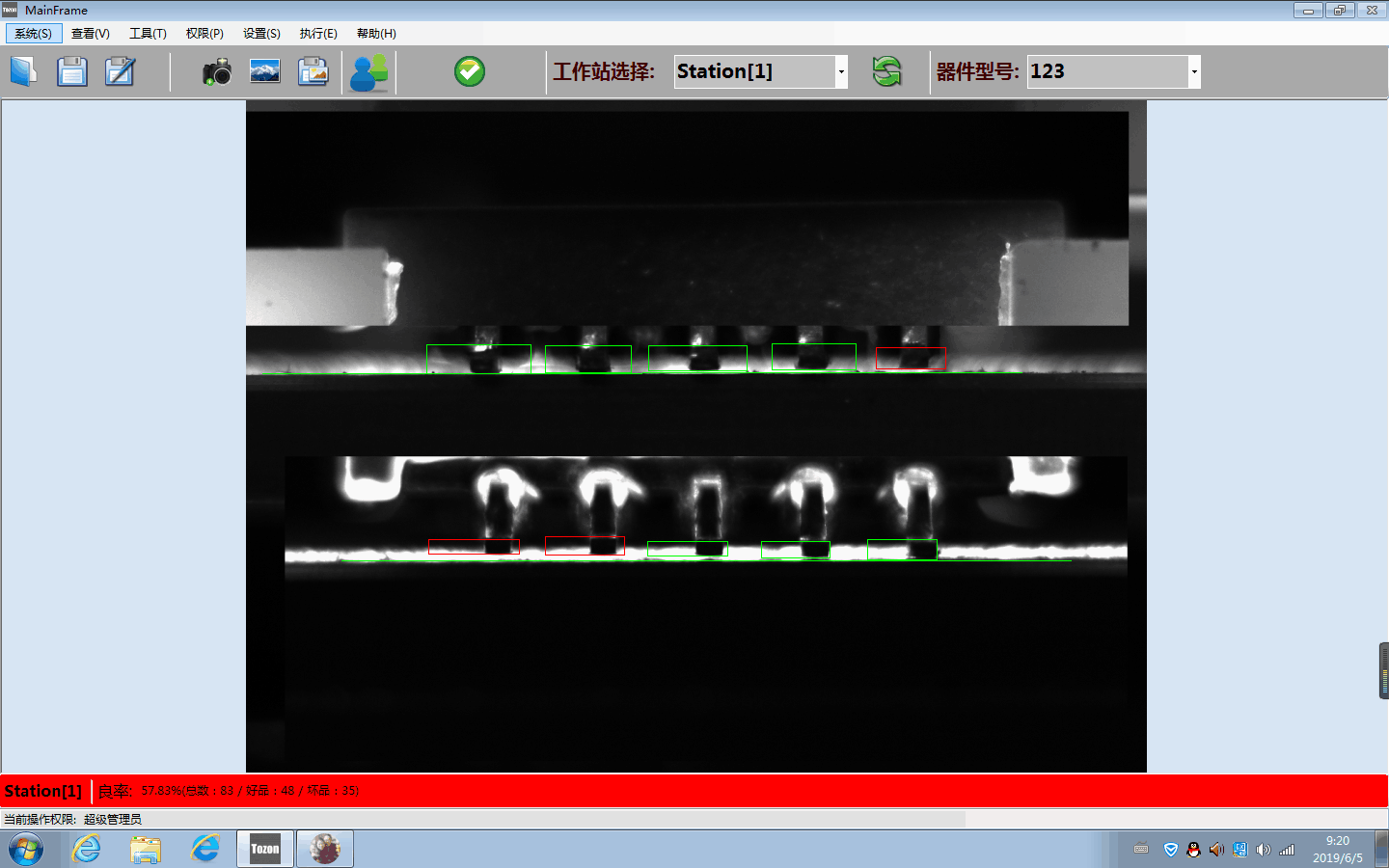

（九）软件界面截图：
以上软件中所有的参数都可根据现场要求进行调整。
